烧结机环冷机余热锅炉的设计规模

1) 烟气入口：烟气入口以烧结机环冷机余热锅炉入口法兰为界，法兰以内(包括配对法兰、垫片及紧固件等)由卖方设计并供货。崎岖温烟气入口划分设置管道牢固支架，蒙受环冷机至进口间管道笔直荷载20T，水平荷载8T，

2) 高压蒸汽出口

高压蒸汽出口以电动阀组为界，阀组以内(包括电动阀门及旁路、就地温度丈量装置、就地压力丈量装置、集汽箱、管道等)由卖方设计并供货。高压蒸汽接口卖方应设计为牢固端，并满足管道水平推力10kN、笔直荷载40kN的要求，接口标高~6m。高压蒸汽出口管道卖方凭据PN25的规格设计并供货。

3) 烟气出口

烟气出口以烧结机环冷机余热锅炉出口法兰为界，法兰以内(包括配对法兰、垫片及紧固件等)由卖方设计并供货。

4) 设备冷却水进出口

均以冷却水进出口截止阀为界，截止阀以内(包括截止阀、进出口冷却水压力表、进出口冷却水温度计、管路等)由卖方设计并供货，接口标高~6m。

5) 系统排水

包括平台的积水、宁静阀排气管道的疏水、防雨棚的排水均由卖方设计供货。排水应排至地面宁静处。

6) 锅炉给水

给水管道由卖方将接口接至框架外一米，接口标高~6m，接口以内的管路、调理阀门(含旁路)、温度计、压力计等均由锅炉厂设计供货。除盐水补水管道由卖方将接口接至框架外一米，接口标高~6m，接口以内的管路、阀门、温度计、压力计等均由卖方设计供货。其余水系统管道(包括锅炉给水泵)均由卖方设计并供货。

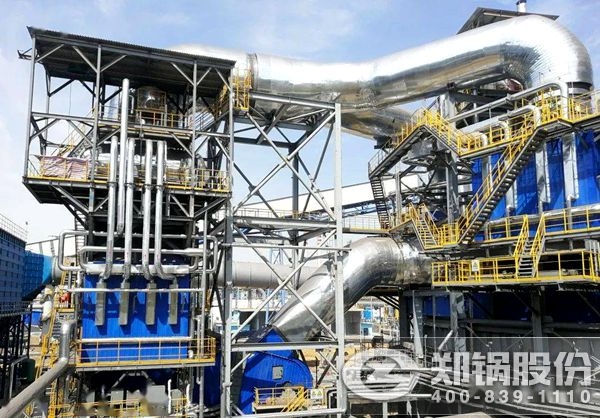

烧结机环冷机余热锅炉

7) 排污

每台锅筒的定排及紧急放水均设电动截止阀。

8)所有管道接口位置需结合园地要求，与设计院结合后确定。

烧结机环冷机余热锅炉的供货规模

供货规模为：含烧结机环冷机余热锅炉本体、辅机设备(包括两台给水泵、两台补水泵、一台加药装置、一台取样冷却装置、一台排污扩容器等)、管道及阀门、钢结构、一次就地仪表阀门、保温质料、彩钢板等。
