(1)工艺描述

高温烟气离开二燃室后，进入余热锅炉。一方面可接纳热能用于工业生产，

另一方面降低烟气温度，包管后续设备的使用。凭据 2005 年 5 月 24 日实行的《危险废物集中燃烧处理工程建设技术规范》，危险废物燃烧烟气需在 200～500℃急冷，即余热锅炉出口温度需大于 500℃，本项目将余热锅炉出口烟气温度设计为 500℃。

本锅炉的热源来自危险废物燃烧排出的烟气，锅炉给水水温为 104℃，工质直接进入锅筒，然后自锅筒引出，经下降管流入膜式水冷壁，蒸汽温度抵达183℃。烟气由燃烧炉燃烧室经过烟道进入余热锅炉大空间的辐射换热室，烟速降低，烟气中夹带的较大颗粒的烟尘能够得以沉降，减轻了对流管排的磨损和燃烧炉原始排尘浓度，减轻了对除尘器的压力。避开了 HCl 气体对对流受热面高温腐化的最敏感温度区间，可制止HCl 腐化相对减轻。

余热锅炉有锅筒、辐射换热区、对流换热区、清灰装置、平台支架及排灰系统组成。

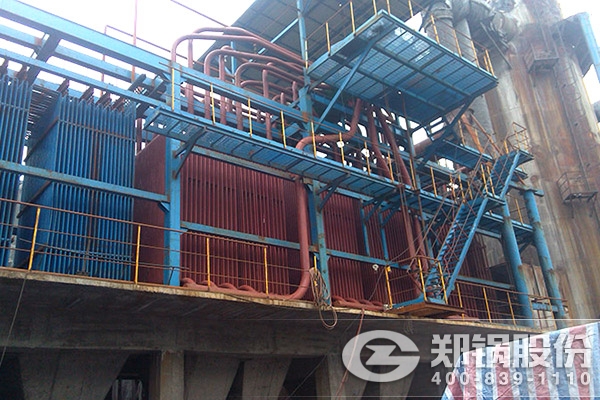

郑州锅炉厂余热锅炉项目图

(2)设计参数

• 额定蒸发量：8t/h;
• 额定蒸汽压力：1.25MPa;
• 饱和蒸汽温度：183℃;
• 给水温度：104℃;
• 排烟温度：500～550℃;
• 设置型式：膜式水冷壁辐射换热;
• 炉管壁厚：5mm(考虑腐化余量以延长寿命)。
